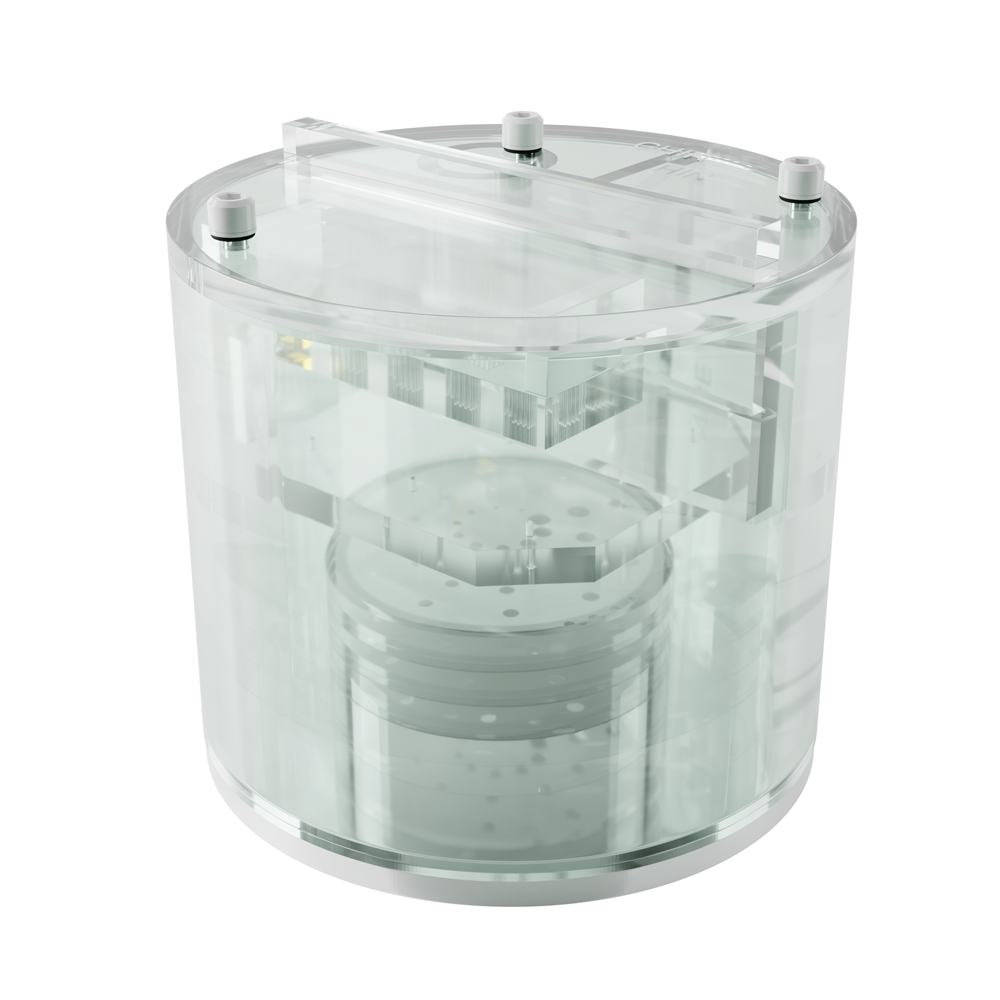

Fantoma de MRI de Mediano Tamaño Acreditado por ACR para evaluación comprensiva de parámetros críticos de imagen de resonancia magnética (MRI) de manera eficiente en tiempo. El fantoma puede ser utilizado para la medición de valores absolutos con propósitos de calibración. Sin embargo, su diseño está optimizado también para un aseguramiento de calidad diario eficiente en tiempo.
Puede ser utilizado para medir:
– distorsión geométrica
– resolución espacial
– grosor y posición de la rebanada (o corte)
– espacio entre rebanadas
– ancho de banda de la imagen
– detectabilidad de bajo contraste
– uniformidad de la imagen
– relación señal-ruido (SNR)
– desplazamiento físico y electrónico de la rebanada
– punto de referencia
– ancho de banda: desplazamiento agua-grasa (water-fat shift)
Datos técnicos:
diámetro exterior del cilindro: 178 mm (7 pulgadas)
altura exterior del cilindro: 157 mm
diámetro interior del cilindro: 165 mm (6,5 pulgadas)
altura interior del cilindro: 134 mm
el fantoma está lleno con una solución de cloruro de níquel de 10 milimoles (mmol) que contiene un 0,45% en peso de cloruro de sodio
el exterior de cada fantoma tiene las palabras “NOSE” (NARIZ) y “CHIN” (BARBILLA) grabadas como ayuda para orientar el fantoma durante el escaneo, como si fuera una cabeza
inserción de resolución:
– cuatro matrices de agujeros, diámetros: 0.8, 0.9, 1.0 y 1.1 mm
– los espacios entre los agujeros son iguales a los diámetros de los agujeros
– dos pequeños contenedores con agua y grasa para la evaluación del desplazamiento agua-grasa
inserción de grosor de rebanada:
– ranuras descendentes contrapuestas de 1 mm de ancho en ambos lados
– las ranuras forman dos rampas que descienden a una relación de 1:10
inserción de distorsión geométrica:
– arreglo de agujeros de 3×3, separación de 40 mm,
– diámetro de 2 mm
– 120 mm por lado
– 10 mm de espesor
inserción de bajo contraste:
– la contribución de volumen parcial de estas hojas y la solución de relleno producen contrastes: 1.4, 2.5, 3.6, y 5.1%
– cada disco contiene 10 grupos de 3 agujeros dispuestos en radios
– cada radio tiene el mismo diámetro
– los diámetros varían de 7.0 a 1.5 mm
precisión de la posición de la rebanada:
– un conjunto de cuñas emparejadas de 45°. La distancia entre la intersección de las cuñas es de 100 mm
producto incluido:
– maletín rígido de transporte (no seguro para MRI) (09-102)
