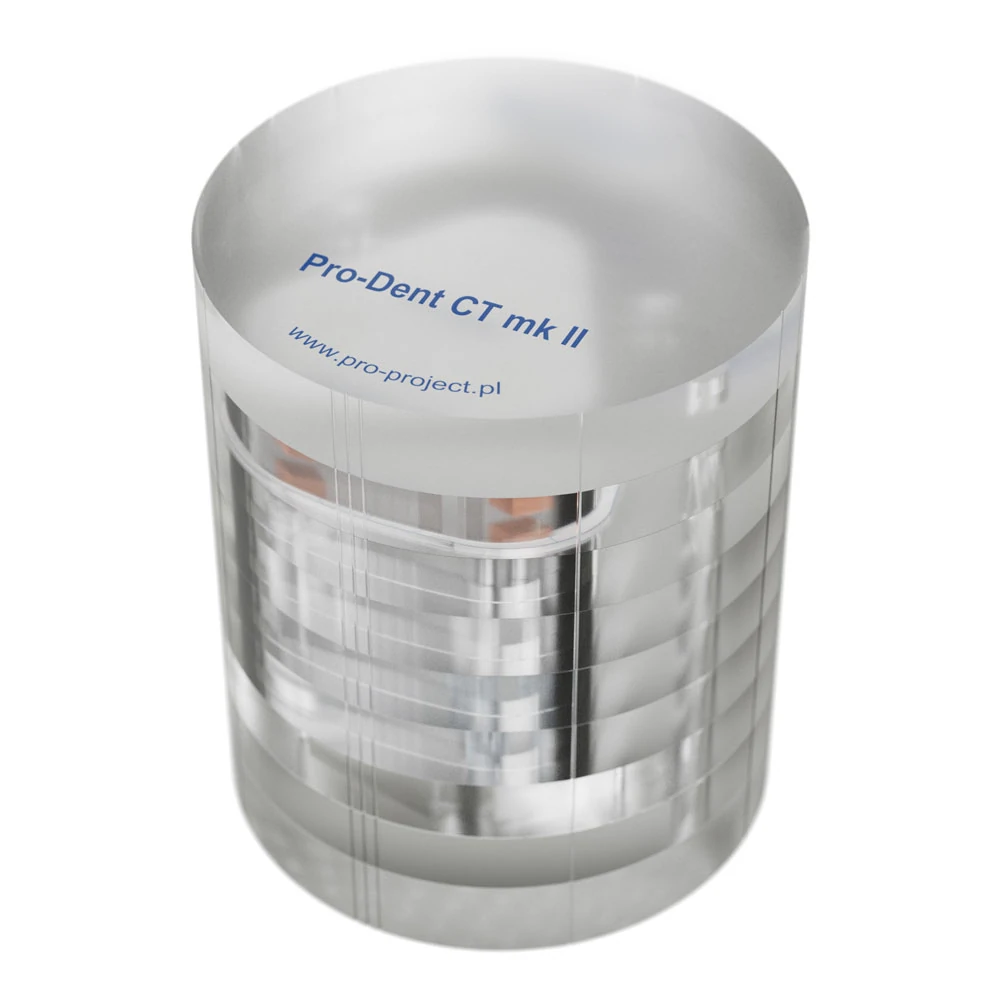

Descripción
- Diámetro: 160mm
- Hecho de PMMA (1,19 g/cm3),
- Longitud total: 170mm
- Ruido / uniformidad sección:
° PMMA uniforme parte del phantom - Sección de distorsión geométrica:
° Una serie de orificios de 2,0 mm de diámetro, de 3,0 mm de longitud, uniformemente inclinados a intervalos de 10,0 mm - Sección de geometría en rebanadas:
° Módulo de 20mm de espesor con dos pares de rampas de aluminio y varillas vacías en vértices de un cuadrado para una evaluación detallada del grosor de la hendidura y la geometría y la verificación de la posición del láser - Sección de módulos de 5 capas con módulos contenedores
° Función de dispersión lineal (LSF) Interfaz PTFE / PMMA
° Función de separación de puntos (PSF) – 0.25 mm de alambre de acero de tungsteno en el aire
° XY resolución de alto contraste (aluminio / polímero) – 1,0, 1,7, 2,0, 2,5, 2,8, 4,0, 5,0 LP / mm
° Z Resolución de alto contraste (aluminio / polímero) – 1.0, 1.7, 2.0, 2.5, 2.8, 4.0, 5.0 LP / mm
° 6 grupos de bajo contraste de 1,0, 2,0, 3,0, 4,0, 5,0, 6,0 mm varillas hechas de: aluminio, PTFE, POM-C (delrin), PE-300, epoxi emulante de aire y agua; Fondo hecho de PMMA
° 10 mm de varillas de aluminio, PTFE, POM-C (delrin), PE-300, epoxi emulante de aire y agua suspendido en PMMA – intensidad de píxel / muestras de valores HU
° Discos de 20 mm de diámetro de contraste a ruido de aluminio, PTFE, POM-C (delrin), PE-300 y suspensión de aire en PMMA
° Tres barras de titanio de 5,0 mm de diámetro incrustadas en PMMA – artefactos de endurecimiento de viga - Ayudas de posicionamiento en la superficie exterior del phantom
- Puesto de prueba con nivel de burbuja para una colocación precisa del phantom en la posición de prueba
- Base plegable para posicionar el banco de pruebas en la silla de la unidad de rayos X
- Práctico, portátil para almacenar y transportar el phantom
- Disco opcional de homogeneidad adicional
Cumple con:
– Informe sobre la protección contra las radiaciones no 172 del SEDENTEXCT
– IEC 61223-3-4 y IEC 61223-3-5
Certificado CE
El Manual proporciona pautas detalladas para llevar a cabo cada prueba, evaluación de resultados e inscripción
