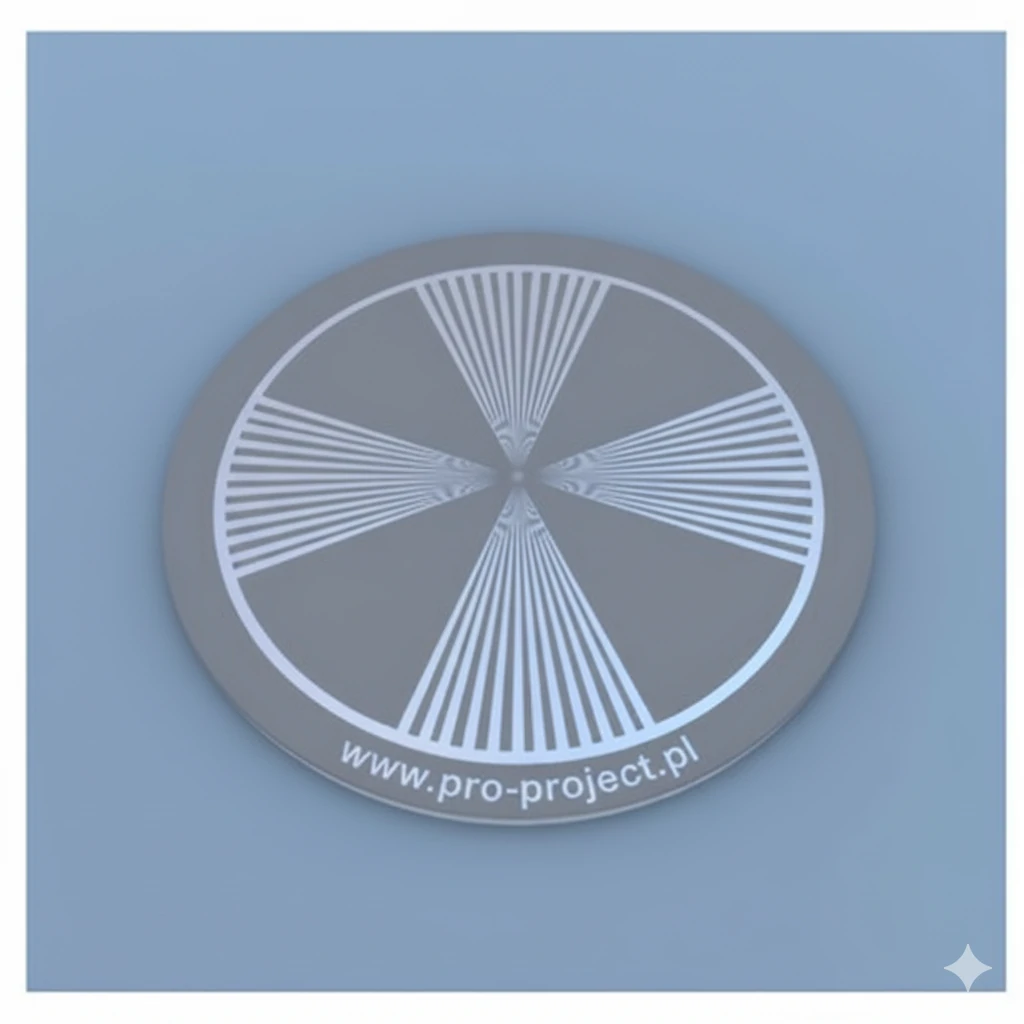

Pro-Star

Con los patrones de prueba Pro-Star, el tamaño del punto focal se puede determinar observando las regiones de borrosidad que se producen cuando el patrón es radiografiado por una fuente de rayos X de dimensiones finitas. La radiación de diferentes áreas de la mancha focal causará una borrosidad periódica del patrón debido a efectos de penumbra. Conocimiento de los factores geométricos, y la distancia desde el centro del patrón a la región donde se produce el desenfoque, permitirá el cálculo del tamaño del punto focal con la misma precisión que las mediciones realizadas con una cámara estenopeica.

Datos técnicos (se pueden modificar según las especificaciones del cliente):

Dimensión: diámetro de 55mm
Están disponibles las siguientes versiones
– I: Para medir puntos focales de 0,1 a 0,3 mm. Tiene cuatro sectores modelados 15 ° con un ángulo de 0,5 ° de una sola línea dentro de un sector. Espesor de la lámina de plomo: 0.03 mm
– II: Para medir puntos focales desde 1 mm y arriba. Tiene cuatro sectores de 45 ° con un ángulo de 2 ° de una sola línea dentro de un sector. Grosor del plomo: 0.05 mm
– III: Para medir puntos focales de 0,3 a 0,6 mm. Tiene cuatro sectores modelados 28 ° con un ángulo de 1 ° de una sola línea dentro de un sector. Espesor de la lámina de plomo 0,03 mm
– IV: Para medir puntos focales de 0,8 a 1,5 mm. Tiene cuatro secciones modeladas de 35 ° con un ángulo de 1,5 ° de una sola línea dentro de un sector. Espesor de la lámina de plomo 0,03 mm
– V: Para medir puntos focales de 0,1 a 0,3 mm. Tiene cuatro sectores modelados 45 ° con un ángulo de 0,5 ° de una sola línea dentro de un sector. Espesor de la lámina de plomo: 0.03 mm
– VI: Para medir puntos focales de 0,1 a 0,3 mm. Tiene cuatro sectores modelados 15 ° con un ángulo de 25 ° de una sola línea dentro de un sector. Espesor de la lámina de plomo: 0.03 mm
– VII: Para medir puntos focales desde 1 mm y más. Tiene un sector modelado 360 ° con un ángulo de 2 ° de una sola línea dentro de un sector. Espesor de la lámina de plomo 0.05 mm

Descripción

Cumple con:

  • IEC 60336: 2005
  • IEC 61223-3-1, 2, 4
  • Certificado CE
  • El Manual proporciona pautas detalladas para llevar a cabo cada prueba, evaluación de resultados e inscripción
