Pro RF Geometry

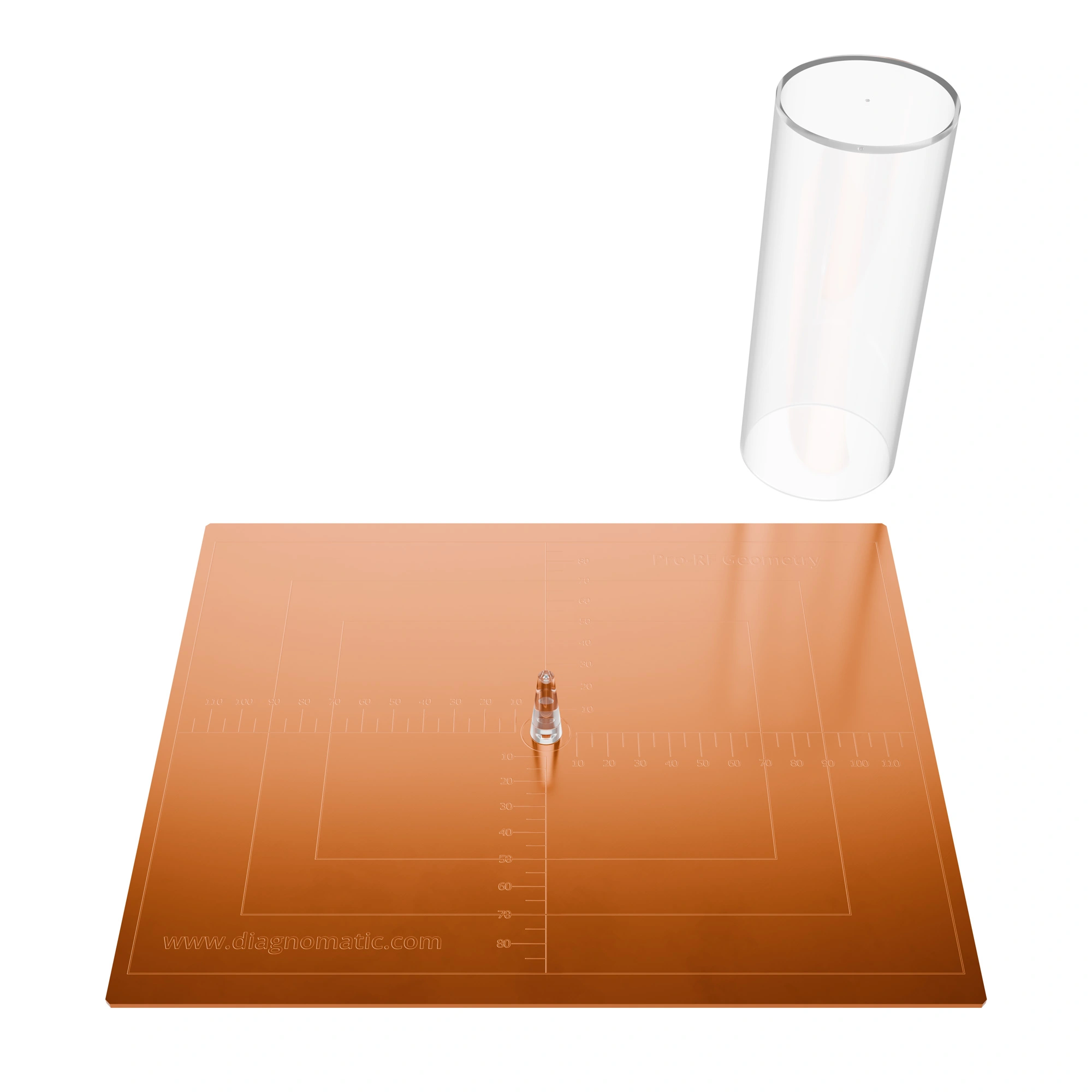

Este dispositivo indica fácilmente un 1% o 2% desalineación a una distancia focal de película 1m (FFD), pero puede ser utilizado en cualquier FFD. Se compone de un 20 x 25 cm de placa plana con un patrón de 14 x 18 cm grabado en su superficie.

También se puede utilizar para comprobar la alineación de fluoroscopia y colimación.

Una bola de acero se monta en el centro de un disco en cada extremo de cilindro de plástico transparente de 15cm de alto. Cuando las bolas se colocan una sobre otra y en un ángulo recto a la película, sus imágenes aparecerá como uno si el rayo central es verdaderamente perpendicular a la película.

El grado aproximado de angulación incorrecta también se puede determinar.

Datos técnicos (se pueden modificar las especificaciones del cliente):

• Dimensiones: 200 x 250 mm
• Placa de cobre con la escala de 5 mm grabado
• 150 x 60 mm cilindro con una bola de acero incrustado en el centro de sus bases – alineación del haz
• Cono para el control perpendicular haz X-Ray en el intervalo de 0 ° ÷ 1,5 ° (opción, en lugar del cilindro – para mediciones simples)
