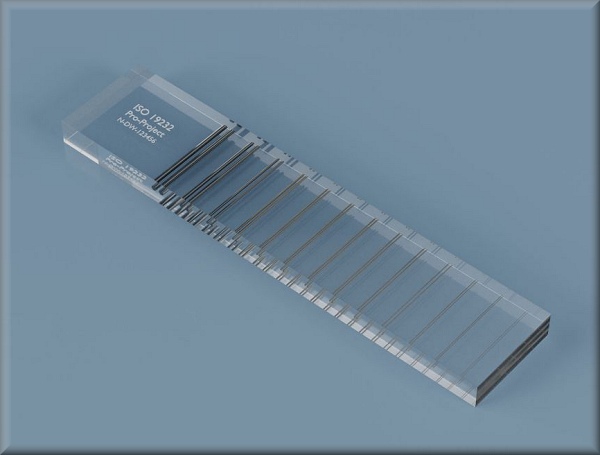

Pro-NDT DuplexWireIQI

Este indicador de calidad de imagen está especialmente diseñado para aplicaciones de rayos X digitales. Puede utilizarse para evaluar la falta de definición de imagen (imágenes cinematográficas e imágenes digitales) y la resolución espacial básica en imágenes digitales según EN 13068 (Radioscopia), EN 14784 e ISO 13671 (CR – Radiografía Computarizada con placas de imagen), ISO 17636-2 Radiografía de soldaduras – detectores de panel plano) o ASTM E 2597 (caracterización de arrays de detectores digitales). También se puede utilizar para determinar tamaños de punto focal.

Datos técnicos (se pueden modificar según las especificaciones del cliente):

  • Dimensiones: 15 x 70 x 4 mm
  • 13 grupos de pares de hilos (de 1D a 13D) incrustados en PMMA
  • Grupos 1D – 3D hecho de tungsteno
  • Grupos 4D – 14D de platino
  • Diámetro de los alambres / espacio entre los alambres varía de 0.050 a 0.800mm
  • Certificado de calibración / prueba según ASTM E 2002 e ISO 19232-5

Descripción

Cumple con:

  • ISO 19232-5
  • EN 462-5
  • ASTM E2002-99 Duplex IQI
  • Certificado CE (declaración de conformidad según ISO / IEC 17050-1)
  • El Manual proporciona directrices para llevar a cabo cada prueba, evaluación de resultados e inscripción
