Pro-MRI

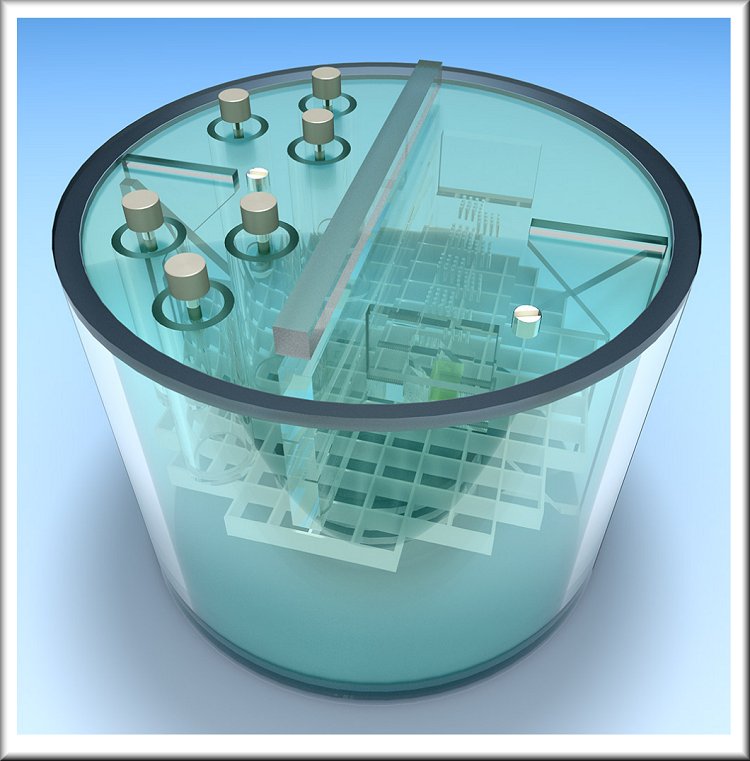

Fantoma para la evaluación integral de los parámetros críticos de imagen de resonancia magnética (MRI) de una manera eficiente en el tiempo. El fantoma se puede utilizar para la medición de valores absolutos para fines de calibración. Sin embargo, su diseño está optimizado para una garantía de calidad diaria también eficiente.

Se puede utilizar para medir:

Distorsión geométrica
Resolucion espacial
Grosor y posición de la rebanada
Interslice Gap
Valores T1 y T2
Estimación del ancho de banda de la imagen
Detectibilidad de bajo contraste
Uniformidad de imagen
Relación señal / ruido (SNR)
Offset Físico y Electrónico
Punto de referencia
Ancho de banda: cambio de grasa de agua
Datos técnicos (se pueden modificar según las especificaciones del cliente):
Diámetro exterior del cilindro: 220mm (180mm)
Altura del cilindro exterior: 150mm
Diámetro interior del cilindro: 204mm (173mm)
Altura del cilindro interior: 130mm
Llenado con solución de cloruro de níquel de 10 mmol que contiene
Cloruro sódico 75 mmol

Viales de muestra T1 y T2
– 6 viales cilíndricos Ø19 x 41mm
– recargable desde el exterior
– por defecto llenado con 20 mmol de cloruro de níquel y 15 mmol de solución de cloruro de sodio

Resolución insertar:
– cuatro matrices de agujeros, diámetros: 0,8, 0,9, 1,0 y 1,1 mm
– los espacios entre los agujeros son iguales a los diámetros de agujero
– dos pequeños contenedores con agua y grasa para la evaluación del cambio agua-grasa

Inserto del grosor del corte:
– Placa PMMA de 180 x 46 x 10 mm
– hendiduras de 1 mm de ancho y 5 mm de profundidad contra ambos lados
– ranuras forman dos rampas descendentes a 1:10 inserción de distorsión geométrica:
– 10 x 10 conjuntos de cuadrados
– 148 mm en un lado
– 10 mm de espesor

Inserto de bajo contraste:
– 4 discos de policarbonato de 0,05, 0,1, 0,15 y 0,2 mm de grosor
– la contribución de volumen parcial de estas hojas y la solución de llenado producen contrastes: 1,4, 2,5, 3,6 y 5,1%
– cada disco contiene 12 grupos de 3 orificios dispuestos en radios
– cada rayo tiene el mismo diámetro
– los diámetros varían de 7,0 a 1,5 mm (paso de 0,5 mm)

Cuatro conjuntos de cuñas de 45 ° apareadas se encuentran a ambos lados del fantasma. Los pares inferiores son 30 x 30 mm y los superiores son 40 x 40 mm. La distancia entre los puntos de intersección de los pares inferior y superior es de 90 mm
Opcional 6 viales extraíbles para muestras de ensayo – sustituyendo los “viales de muestra T1 y T2”, incluye 6 viales adicionales (12 en total)
Maletín de transporte resistente opcional

Descripción

  • Cumple con:
  • Programa de Acreditación de ACR MRI
  • Informe IPEM 80 “Control de Calidad en MRI”, 1998
  • AAPM Rep. 28 “Métodos de garantía de calidad y fantasmas para la RM”, 1990
  • Rep. AAPM 34 “Pruebas de aceptación de sistemas de resonancia magnética”, 1992
  • AAPM Rep. 100 “Procedimientos de aceptación y aseguramiento de calidad para instalaciones de RM”, 2010
  • Certificado CE
  • El Manual proporciona pautas detalladas para llevar a cabo cada prueba, evaluación de resultados e inscripción
