Descripción
Datos técnicos (se pueden modificar según las especificaciones del cliente):

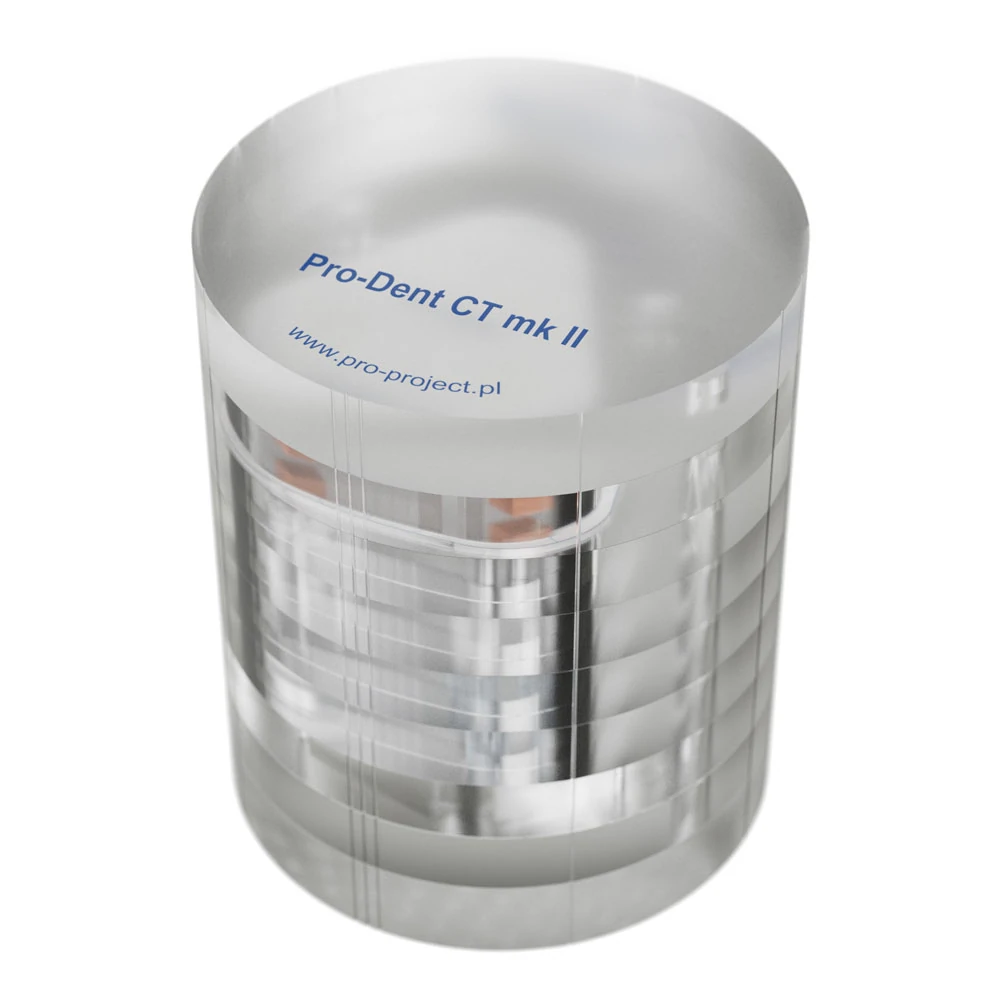

- Dimensiones principales del módulo de prueba: ø 150mm, espesor de 40mm, que contiene:
° cuatro muestras sensitométricas ø 20mm hechas de: PTFE (teflón), POM C (polioximetileno), PE 300 (polietileno) y aire
° barras de 4 o 3mm, llenas de aire, colocadas en vértices de un cuadrado (longitud de lado 50mm)
° siete varillas de bajo contraste de diámetro diferente: 2, 3, 4, 6, 8, 10, 12mm, rellenas con una sustancia cuya densidad es 3% diferente del cuerpo del módulo
° siete patrones de alto contraste para la evaluación de resolución de pares de líneas, de 10 a 16 LP / cm
° tres talones: ø 0,2, 0,25, 0,3 mm - Opcional ø 150mm, 20mm de grosor con dos pares de rampas de aluminio, varillas vacías en vértices de un cuadrado y marcadores de posicionamiento para la evaluación detallada de la geometría de la imagen y la verificación de la posición del láser
- Cilindro homogéneo más pequeño lleno de una sustancia con una densidad similar al agua: ø 150mm, 30mm de grosor
- Cilindro homogéneo más grande lleno de una sustancia con una densidad similar al agua: ø 150 mm, espesor 130 mm
- Soporte de prueba con una mesa para colocar el Phantom en la posición de prueba
- Base plegable para posicionar el banco de pruebas en la silla de la unidad de rayos X
- Práctico, portátil para almacenar y transportar el Phantom
- Características del producto:
cumple con:
– IEC 61223-3-4 y IEC 61223-3-5
Certificado CE
El Manual proporciona pautas detalladas para llevar a cabo cada prueba, evaluación de resultados e inscripción
