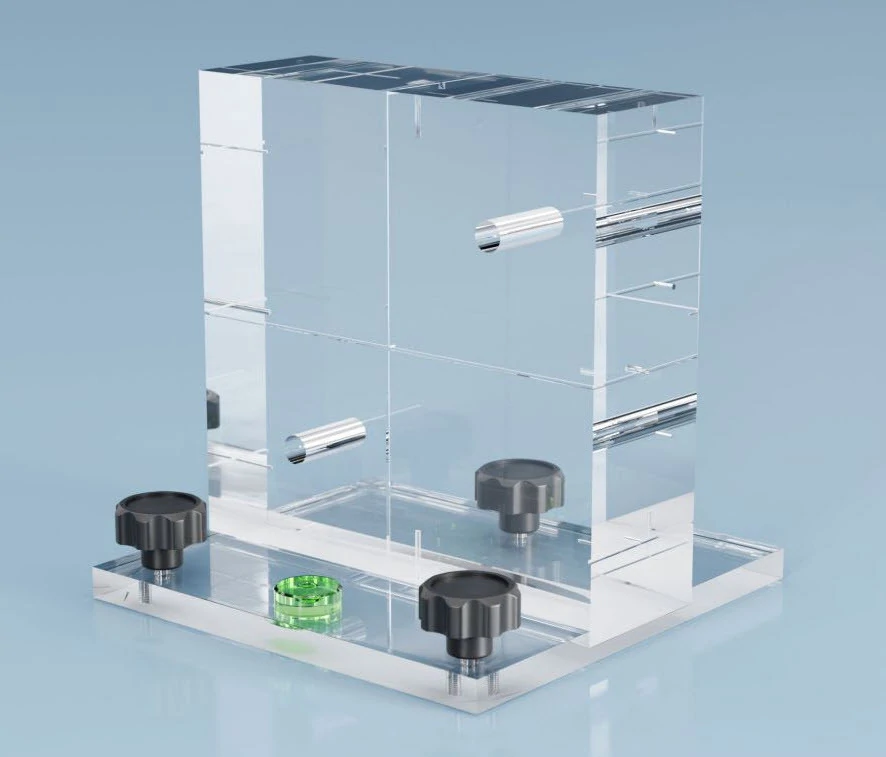

Pro CT Align
Este fantoma se puede utilizar para comprobar la alineación de los láseres internos y externos al centro radiológico de unidades CT y PET / CT y para verificar el ángulo del gantry.
También se puede utilizar con aceleradores para comprobar los ángulos verticales y laterales del gantry , alineación láser y movimiento de la mesa vertical.
Datos técnicos (se pueden modificar las especificaciones del cliente):
- Hecha de 150x150x50mm PMMA transparente
- Lados 150x150mm incluyen:
- Líneas de centrado que atraviesan el fantoma de cada lado
- Dos grandes agujeros 9.5mm de diámetro, 106 mm de centro a centro en el centro exacto de un cuadrante del fantoma
- Lados 50x150mm incluyen:
- Líneas a través del centro de los cuatro lados
- 2 de esas partes también se ha marcado 50 mm desde el centro
- 3 agujeros uno en el centro y dos de 50 mm del centro
- Agujeros centrales son de 1,5 mm de diámetro y 15 mm tienen una espiga de tungsteno larga
- Agujeros centrales son de 1,0 mm de diámetro
- Líneas trazadas son 1,3 mm de ancho y blanco para facilitar la visualización
- Opcional bola de tungsteno de 5,5 mm de diámetro en el centro para la verificación colimador
- Estereotáctica (es extraíble para aplicaciones CT)
- Inserto opcional que contiene 5 semillas de aluminio de 1 mm de diámetro y 5 mm de largo con un gráfico que indica el espaciamiento de centro a centro entre las semillas
Nivelación de la plataforma:
- Hecha de PMMA transparente
- Dimensiones: 150x150x10mm
- Nivel de burbuja y tres tornillos de nivelación
