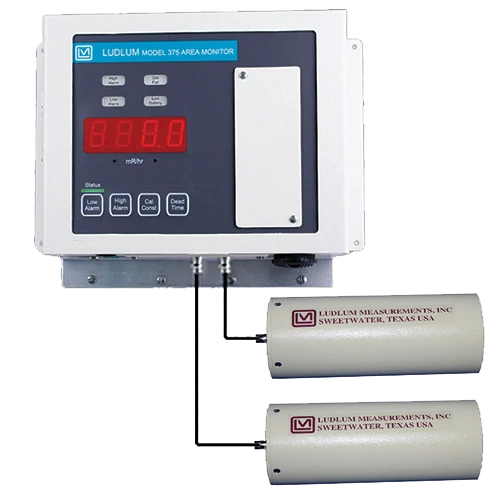

Monitores de área Ludlum modelo 375-2

El monitor de área de montaje mural de pared modelo 375/2 está diseñado para ofrecer visibilidad y facilidad de uso. Este monitor incorpora un detector GM con compensación de energía alojado internamente con un rango de 1 μSv / h a 10 mS / h (0,1 mR / hr a 1 R / h). Cuenta con un chasis de montaje en pared y una pantalla LED de cuatro dígitos que es legible desde 9 metros (30 pies) de distancia. Los indicadores retroiluminados advierten de una baja radiación (amarilla), alta radiación (roja), fallo del instrumento (rojo) y batería baja (amarilla), junto con una alarma. Una luz de estado verde es una indicación positiva del funcionamiento del instrumento.

Los parámetros están protegidos bajo una cubierta de calibración. La calibración se logra fácilmente moviendo el interruptor de nivel a la derecha y utilizando los botones para incrementar o disminuir la constante de calibración, la corrección del tiempo muerto y los parámetros del punto de alarma. Los parámetros se almacenan en una memoria no volátil (conservada incluso con la alimentación desconectada). Se proporciona una salida analógica logarítmica de cinco décadas. Una batería de respaldo proporciona 48 horas de uso adicional después de que la energía primaria se elimina.

Aplicaciones Médicas

Con la adición de cualquiera de los módulos opcionales de alarma remota, el modelo 375/2 puede utilizarse para proporcionar un monitoreo continuo de la radiación de fondo (normal) en la preparación de materiales radiactivos y áreas de trabajo como Nuclear Medicine Hot Labs. El sistema también se puede usar para monitorear salas de tratamiento de teleterapia (Cobalt), notificando al personal que la fuente está expuesta y en uso.

Descripción

  • Monitor de área asequible
  • 1 \ mu Sv / h a 10 mS / h (0,1 mR / h a 1 R / h)
  • Diseño integrado
  • Batería de reserva
  • Utilizable en red
  • Alarmas de audio y video


ESPECIFICACIONES

USO INDICADO: monitorización gamma

DISPLAY: Display LED de 4 dígitos con una altura de 2 cm (0.8 in.)

GAMA DE PANTALLA: 000.0 a 9999 (Serie Uno: 00.00 a 9999)

RANGO DE FUNCIONAMIENTO: 1 μSv / h a 10 mSv / h (0,1 mR / hr a 1 R / h)

UNIDADES DE PANTALLA: se puede hacer que se muestren en μR / h, mR / hr, R / hr, μSv / h, mSv / h, Sv / h, μrem / hr, mrem / hr, rem / hr, cpm, cps y otros

LINEARIDAD: lecturas dentro del 10% del valor real con detector conectado

RESPUESTA: típicamente 3 segundos del 10% al 90% de la lectura final

INDICADORES:

  • ESTADO: (luz verde) funcionando correctamente
  • ALARMA BAJA: (luz amarilla y pitido lento [1 por segundo]) en cualquier punto de 0.0 a 9999
  • ALARMA ALTA: (luz roja y pitido rápido [4 por segundo]) se puede ajustar en cualquier punto de 0.0 a 9999
  • DET FAIL: (luz roja y tono audible) para condiciones de sobrecarga del detector, ausencia de contador del detector o fallo del instrumento
  • LOW BAT: (luz amarilla) indica menos de 2 horas de batería restante
  • SOBRECARGA: la lectura de la pantalla de -OL- y la alarma de FALLA audible indican la saturación del detector
  • OVER-RANGE: la lectura de la pantalla de “—-” y las alarmas altas y bajas activadas indican que el campo de radiación que se está midiendo ha excedido el rango de recuento del instrumento (o cuando la corrección de tiempo muerto representa más del 75% de la lectura visualizada )



REMOTO (opcional): permite la conexión de las unidades remotas Ludlum Modelo 271 o 272

ETHERNET (opcional): Conexión 10 Base-T para uso con el software de Ludlum

CONTROLES DE CALIBRACIÓN: accesibles desde el frente del instrumento (cubierta protectora proporcionada)

ALTO VOLTAJE: ajustable por el usuario de 450 a 2500 voltios

TIEMPO MUERTO: ajustable por el usuario para compensar el tiempo muerto del detector y la electrónica (se puede leer en la pantalla)

AUDIO: puede variar de aproximadamente 68 dB a 100 dB mediante el funcionamiento del deflector rotatorio externo y la conexión de tensión interna

RS-232 OUTPUT: un volcado de 2 segundos para el registro de datos de la computadora

POWER: Adaptador de montaje en pared de 9 Vcc con cuatro juegos de dientes para casi cualquier receptáculo de pared de estilo

VIDA DE LA BATERÍA: típicamente 48 horas en condición de no-alarma; 12 horas en estado de alarma

CARGADOR DE BATERÍA: la batería se carga continuamente cuando el instrumento está conectado a la alimentación de línea y encendido

CONSTRUCCIÓN: carcasa de aluminio con acabado en polvo de color marfil

RANGO DE TEMPERATURA: -15 a 50 ° C (5 a 122 ° F); Puede estar certificado para funcionar desde -40 a 65 ° C (-40 a 150 ° F)

TAMAÑO: 18,7 x 24,6 x 6,4 cm (7,4 x 9,7 x 2,5 pulgadas) (H x An x P)

PESO: 2,1 kg (4,7 lb)
