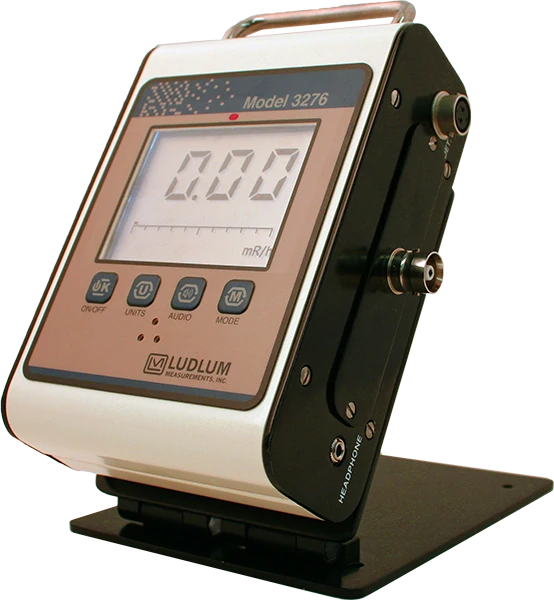

Monitor de área Ludlum modelo 3276

El Monitor de área Ludlum modelo 3276 es un instrumento ergonómico y versátil que puede usarse para múltiples propósitos de detección o medición de radiación. Su diseño permite que sea utilizado como un frisker o como un monitor de área. Cuenta con la capacidad de medir la radiación en la tasa de recuento, la tasa de exposición / dosis, la tasa de actividad, la exposición / dosis integrada, las tasas promedio de tiempo y los recuentos de escaladores. El Modelo 3276 puede utilizar detectores de radiación internos o externos para detectar la radiación alfa, beta o gamma.

Cuando se utiliza como monitor de área, las opciones de modo se pueden limitar al modo RATE, apropiado para escanear constantemente el nivel de radiación. Las unidades también pueden estar limitadas a un solo conjunto de unidades de radiación de manera que la pantalla muestre siempre la misma medida. Cuando se utiliza como un monitor de área, el audio se limita a activar en una condición de alarma, y ​​no el clic por evento o audio sigma más apropiado para frisking.

El instrumento cuenta con un gran LCD retroiluminado (pantalla de cristal líquido), una advertencia de audio piercing, y un uso fácil e intuitivo. El cuerpo de la unidad está fabricado en aluminio ligero y resistente. No está diseñado para uso en exteriores y debe protegerse contra salpicaduras de agua. La manija metálica adjunta permite al usuario transportarla entre sitios.

La configuración del instrumento se realiza a través de los botones del panel frontal o mediante el software disponible en Ludlum Measurements. El usuario o administrador avanzado puede establecer:

  • Constante de calibración
  • Corrección del tiempo muerto
  • Eficiencia
  • Alto voltaje
  • Umbral de pulso
  • Umbral de sobrecarga de corriente del detector
  • Pérdida de tiempo de alarma de cuenta
  • Unidades Primaria y Secundaria
  • Pantallas Mínimas y Mínimas Primarias y Secundarias
  • Niveles de alarma de la unidad primaria y secundaria
  • Unidades de Cuentas Primaria y Secundaria
  • Unidades de cuenta primaria y secundaria Unidades mínimas
  • Niveles de alarma de conteo primarios y secundarios
  • Tiempo de respuesta
  • Tasa de respuesta automática (rápida o lenta)
  • Modos Operativos Disponibles
  • Cuenta el tiempo
  • Tiempo de apagado automático
  • Área o modo Frisker
  • Sigma o Click en el modo de audio

La configuración del panel frontal se puede desactivar mediante el interruptor interno del modelo 3276 para proteger la configuración de cambios involuntarios.

La unidad funciona con una fuente de alimentación DC montada en la pared que proporciona 9 VDC al instrumento y tiene dientes intercambiables para operar en 100-250 VAC a 50-60 Hz. En la mayoría de las áreas del mundo. Cuatro pilas alcalinas “AA” suministran energía de reserva para funcionar de -20 a 50 ° C (-5 a 122 ° F). La duración de la batería es de aproximadamente 50 horas bajo un uso normal. Un indicador de batería baja en la pantalla LCD advierte cuando queda menos de 16 horas de batería.

Descripción

  • Configuración y uso sencillos
  • Instrumento versátil: Se puede utilizar como monitor de pared o Frisker
  • Alarmas ajustable por el usuario
  • Unidades de medida programables por el usuario, pueden ser unidades inglesas o SI
  • Utiliza Detector Interno o Externo para la Radiación Alfa, Beta o Gamma
  • Alcalina Estándar (4) Transformador de Batería o Transformador de Pared de 9 Vdc “AA”

ESPECIFICACIONES

USO INDICADO: diseñado para múltiples propósitos de detección o medición de radiación

DETECTOR: Geiger-Mueller (GM), centelleador, proporcional

ALTO VOLTAJE (HV) RANGO: 400 a 1500 Vdc

RANGO DE UMBRAL: 4 a 100 mVdc

ALARMAS: ajuste de la frecuencia de contaje, de la exposición / dosis y de la alarma del escalador ajustable en el rango de visualización

SOBRECARGA: una alta saturación de la tasa de recuento evita la visualización falsa de las tasas de contaje más bajas

PROTECCIÓN CERO: después de un número de segundos programable por el usuario de no pulsos del detector la unidad parpadeará una lectura cero y el audio de la alarma será disparado

PANTALLA LCD: LCD de 3 dígitos con grandes dígitos de 20 mm (0,8 pulgadas), (k) cps, (k) cpm, (k) Bq, (k) dpm, (μ) (m) R (/ h) (Μ) (m) Sv (/ h), indicador de batería baja, MAX, ALARMA, AUDIO, USB

GAMA DE PANTALLA:

  • 0,00 cps a 999 kcps
  • 0,00 cpm a 999 kcpm
  • 0,00 Bq a 999 kBq
  • 0,00 dpm a 999 kdpm
  • 0,00 μR / h a 999 R / h
  • 0,00 μSv / h a 999 Sv / h
    NOTA: Los rangos de visualización deben ser configurados por personal cualificado de acuerdo con las especificaciones del detector

LUZ DE FONDO: continuamente para proporcionar una mejor visibilidad

CONTROLES DEL USUARIO:

  • ON / OFF / ACK – presione para encender, presione para confirmar las alarmas y silenciar el tono de la alarma, presione para restablecer la alarma de Sigma Audio, presione para restablecer o comenzar el recuento del escalador, mantenga presionado para OFF
  • MODE (MODO) – alterna entre NORMAL (tasa de contaje), MAX (captura la velocidad máxima) y COUNT (tiempo de contaje predeterminado seleccionable por el usuario de 0 a 10 minutos)
  • AUDIO – activar “clic” audio HI / LO / off, activar / desactivar Sigma Audio bip
  • UNITS – cambia las unidades de la tasa de recuento (cpm, cps), a dosis / exposición (μSv / h, mR / h), o desintegración (dpm / Bq)

TIEMPO DE RESPUESTA: seleccionable por el usuario de 1 a 60 segundos, o Tasa de respuesta automática FAST o SLOW

AUDIO: mayor de 75 dB a 0,6 m (2 pies), aproximadamente 4,5 kHz

POTENCIA: cuatro baterías alcalinas “AA” para uso portátil, o entrada de 9 Vdc a través de transformador de montaje en pared (entrada 100-250 Vac 50-60 Hz).

VIDA DE LA BATERÍA: aproximadamente 50 horas, advertencia de batería baja de 16 horas

CONSTRUCCIÓN: carcasa de aluminio con acabado en capa de polvo y panel frontal impreso en subsuelo

GAMA DE TEMPERATURA: -20 a 50 ° C (-5 a 122 ° F); Puede estar certificado para funcionar desde -40 a 65 ° C (-40 a 150 ° F)

CLASIFICACIÓN AMBIENTAL: Clasificación NEMA (National Electrical Manufacturers Association) de 2 o IP (Protección de Ingresos) de 51

TAMAÑO: 16,5 x 11,4 x 21,6 cm (6,5 x 4,5 x 8,5 pulgadas) (H x W x L)

PESO: 0.72 kg (1.6 lb)
