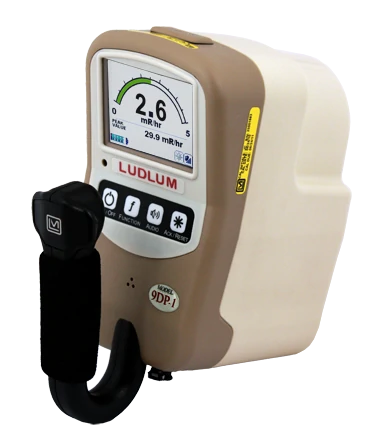

Cámara de ionización Ludlum modelo 9DP*

El Modelo 9DP cuenta con una versión de dosis ambiental que es el Modelo 9DP *, este es un medidor de cámara de iones presurizado altamente sensible que proporciona una medición de la exposición y la tasa de exposición que se mide y exhibe de acuerdo con y sobre la base de la ICRU (International Commission on Radiation Units) 30 cm de esfera equivalentes a tejido. Descrito simplemente, la definición de equivalente de dosis ambiental es la lectura de la dosis equivalente que se mediría a una profundidad de tejido (humana) de 10 mm. Esto requiere una cámara especial de iones que puede proporcionar una conversión de la tasa de exposición (aire kerma) para proporcionar la dosis ambiental y la tasa de dosis. Al igual que el modelo 9DP, el modelo 9DP * puede mostrar simultáneamente la velocidad *, el valor integrado y la tasa * más alta vista por el instrumento. El valor integrado se puede restablecer (si se desea) utilizando uno de los cuatro botones montados en el panel frontal.

La pantalla de 256K colores brinda una presentación muy llamativa, con su mapeado de bits proporciona una presentación optimizada de los datos, y se acompaña con iconos que informan al usuario de las funciones activas y el estado del instrumento. Todos los datos registrados se escriben en formato CSV a un plug-in que se utiliza como estándar de la industria, mismos que posteriormente se pueden trasladar por medio de una memoria USB para su recuperación conveniente en una hoja de cálculo para ser visualizados en un PC o programa de base de datos. Las alarmas se nos muestran en el instrumento usando cambios de color en la pantalla y una salida de audio fácilmente reconocible.

El Modelo 9DP * es parte de la serie Dimensiones de Ludlum que emplea tecnologías de vanguardia que ofrecen una tremenda capacidad, facilidad de uso y cómoda conectividad para PC. Los usuarios de instrumentos tienen acceso a configuraciones de tipo de personalizado conectándose directamente a un teclado USB (sin puertos USB adicionales y sin mouse o trackpad integrado). Ludlum también vende un paquete de interfaz de dimensión que facilita la configuración completa y la programación de calibración bajo la protección de contraseña controlada por el administrador.

La descarga de actualizaciones de firmware y software están ocasionalmente disponibles para este instrumento. Consulte las descargas de firmware y las páginas descargas de software en la pestaña Soporte de Ludlum para obtener actualizaciones e instrucciones al respecto.

Descripción

  • Proporciona mediciones de dosis ambientales basadas en ICRU.
  • La dosis equivalente o dosis de la dosis ambiental es plana dentro de 25% de 40 keV-1,3 MeV.
  • 0-50 mSv / h (0-5 R / h) Rango con μR / hr Sensibilidad.
  • Pantalla de color legible a la luz del sol.
  • Reducción a Cero y Rango Automático.
  • Baterías recargables.
  • Capacidad de alarma.
  • Conectividad USB.
  • Registro de datos.
  • Tasa Simultánea e Integración o Pico de Espera.
  • Actualizaciones gratuitas de firmware a través de Internet.

ESPECIFICACIONES:

RADIACIÓN DETECTADA: beta por encima de 1 MeV; Gamma y rayos X por encima de 25 keV

RANGO DE FUNCIONAMIENTO: con unidades Sv / h: 0-5 μSv / h, 0-50 μSv / h, 0-500 μSv / h, 0-5 mSv / h, 0-50 mSv / h con unidades R / h: 0 -500 μR / h, 0-5 mR / h, 0-50 mR / h, 0-500 mR / h, 0-5 R / h



VOLUMEN DE LA CÁMARA: volumen de 230 cc presurizado a 8 atmósferas (117 psi)



PRECISIÓN: +/- 10%



TIEMPO DE RESPUESTA: de cinco segundos en el rango más bajo a menos de dos segundos en el rango más alto cuando se mide de 10% a 90% del valor final



GEOTROPISMO: <1%
MEDIDAS ALTAS: visualización simultánea de la tasa y el valor integrado o la tasa más alta (pico)



MEDIDAS MÍNIMAS: 0.01 μSv / h, 0.1 μR / h



PANTALLA LCD: 8,9 cm (3,5 pulg.) De diagonal, 240 H x 320 W píxeles, matriz activa TFT, 262,144 colores, 220 cd / m²



CONTROLES DEL USUARIO: 4 pulsadores: Encendido / apagado del instrumento, Función (para modos de velocidad de pico / integración), Audio activado / desactivado y Asterisco (para confirmación de alarma /



FUNCIONES AUTOMÁTICAS: auto-selección, puesta a cero automática, retroiluminación automática del LCD



DATOS DE ACCESO: Almacenado a memoria USB extraíble USB en formato csv para facilitar la recuperación de los programas de la hoja de cálculo / base de datos de PC. Los puntos de datos incluyen la fecha y hora con la dosis, la dosis integrada y el estado del instrumento. Los intervalos de tiempo de registro se establecen mediante el programa de interfaz de PC.



SALIDAS DE AUDIO: altavoz unimorfo incorporado> 60 dB a 0,6 m (2 pies), conector de audio opcional disponible para conexión a auriculares externos (opcionales)



ALARMAS: Dos niveles de alarmas de radiación disponibles, cada uno es programable por el usuario a lo largo de todo el rango de lectura.



Interfaz USB: con un solo puerto USB, se conecta directamente a un teclado USB (sin puertos USB adicionales y sin ratón o trackpad integrado) para facilitar los cambios de parámetros protegidos por contraseña, acepta USB thumbdrive para almacenar datos registrados o un paquete opcional de interfaz de dimensión (# 4293-763) que facilita la edición y calibración de parámetros de PC



AMBIENTAL: GAMA DE TEMPERATURA: -20 a 40 ° C (-4 a 104 ° F); HUMEDAD: 0-100% sin condensación



TIEMPO DE CALENTAMIENTO: <1 minuto cuando el instrumento está en equilibrio de temperatura con el ambiente circundante



DRIFT: menos de 0,3 μSv / h (0,03 mR / h)



POTENCIA: ocho pilas recargables AA NiMH, suministradas con cargador de pared para conexión directa al instrumento



DURACIÓN DE LA BATERÍA: aproximadamente 12 a 30 horas entre cargas dependiendo principalmente del uso de retroiluminación y uso USB



CONSTRUCCIÓN: plástico duradero acompañado de soporte de marco metálico interno



TAMAÑO: 21.9 x 11.6 x 24.5 cm (8.6 x 4.6 x 9.6 pulgadas) (H x W x L)



PESO: 1.5 kg (3.4 lb), incluyendo baterías
